Изготовление и проверка трансивера на микросхеме Max3232

[Torteg 0]

Пофиг на кабеля! Схемки с питанием от ком - в студию :angel:

[Bercuts 0]

подключил трансивер к com,включил прогу realterm,ничего желтого нет(думал плохо вставил,немного пошевил-забегала желтизна)))Это нормально или нет??? O_o

[RichY 0]

думаю что норм. символы обычно бегут от изменения статики вокруг щупа. у меня вот есть замечательный проводок - заземление. причем такое мощное что искру даёт об дивидюк огого) вот об него щуп жестоко бесится в реалтерме))

[Torteg 0]

Как по мне.. Желтые шняги это ваще не показатель. Пробуй на приводе..

[Glebbuk 0]

Как по мне.. Желтые шняги это ваще не показатель. Пробуй на приводе..

+1

Главное чтобы горела лампочка RxD и бегли цифры :dirol:

[vovan4eg 0]

кстати у max3232cpe есть аналог vs3232cpe, абсолютно то жк самое просто в 2 раза дешевле

[Ravenenok 0]

кстати у max3232cpe есть аналог vs3232cpe, абсолютно то жк самое просто в 2 раза дешевле



Как раз сегодня собирался в чип и дип ехать, инфа 100% ? :)

[Login_OFF 0]

просто производитель другой

[Ravenenok 0]

Друзья, совершенно нубский вопрос. (С такими вопросами логично мне посоветовать не лезть в приставку, но я уже всё решил :spiteful: )



На схеме места, обозначенные зелеными точками нужно соединять так, как я нарисовал ниже?



(Синие с ножками - конденсаторы, числа под ними - номер ноги)



http://kamensk.ws/a_m/fool.png

[Alex_16 0]

что это ?



вообще та проводов у тебя не хватает. к ком порту должно 3 провода идти.

что ты хочешь есть схема по ней и делай.

[tantall 0]

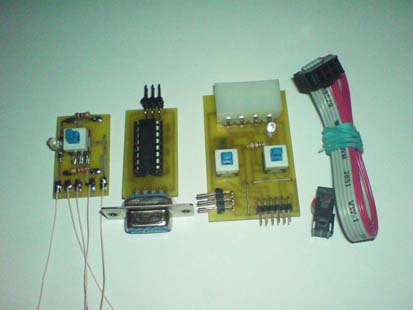

Мне кажется взять готовое устройство и не забивать себе голову разной ерундой.

[Soko1 0]

tantall обьесни на фото.. что к чему? можешь написать подробней для чего каждое данное устройство и куда к чему его подключать.. заранее спасибо!

[cyku77 0]

обновите фотки в первом посте пожалуйста :)

[Hetfield 0]

Скажите можно ли использовать вместо микросхемы MAX3232CPE микросхему MAX232cpe0313 и будут ли различия в пайке, просто у меня такой нет.

Да и вообще нужен ли этот трансивер, когда есть способ PhatKey? http://www.xboxland.net/forum/index.php?showtopic=77142



[RichY 0]

Не нужен. И он пашет только на нешитом 74850. Используй фаткей

[Kapter 0]

обновите фотки в первом посте пожалуйста
