Схема Usb Spi Flasher`а с резонатором с двумя ножками

[corpsegrinder 49]

Хочу спаять себе SPI Flasher, а вот резонатор купил с 2мя ногами. Можно ли такой использовать? Не могли бы поделится уже готовой схемой размещения деталей на монтажной плате?

[Rimidalw 0]

Хочу спаять себе SPI Flasher, а вот резонатор купил с 2мя ногами. Можно ли такой использовать? Не могли бы поделится уже готовой схемой размещения деталей на монтажной плате?

http://images.wikia.com/dev360/images/d/df/Xbox360usbflashermini.png

Да у меня тоже с 2мя ногами был. Я использовал эту схему.

[alex26 0]

Собирал по этой же схеме. Описание смотри в личке, с какого сайта брал не помню. :blush:

[corpsegrinder 49]

Rimidalw

alex26

спасибо



и еще вопросик уточняющий по схеме - синяя, желтая и черная (между кондерами с1 и с2) выгнутые линии - это соединительные линии и почему они так нарисованы?

Изменено 17 декабря 2011 пользователем corpsegrinder

[alex26 0]

Да это соединение ( перемычки ) если делать печатку то они будут поводом.

[RichY 0]

http://hackfaq.net/xbox/help/suf.shtml

[PSPHACK 0]

я вот тоже решил собрать себе но никак не могу прошить пик.взял pic 18f2550 который не вставляется в дип панель а паяется и не могу никак его прошить винпиком не видит и все может кто подскажет а?

[alex26 0]

Делай все по ссылке что дал Ричи и будет тебе счАстья.

[PSPHACK 0]

Делай все по ссылке что дал Ричи и будет тебе счАстья.

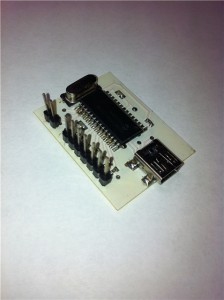

так я и делаю по этой схеме.но чип у меня как на фото и как его прошить хз.такая же у него схема?уже пробовал по схеме не видит и все тут.опыт огромн руки оттуда но что не так?
