"Кольцо смерти". Снял процессор, нагрел ... Кто поможет?

[SergeyKLIM 0]

Приветствую!

Есть приставка, показывающая "кольцо смерти".



Разобрали, попробовали прогреть процессор.

не помогло. (возможно переборщили с прогревом).

в итоге см. картинку:

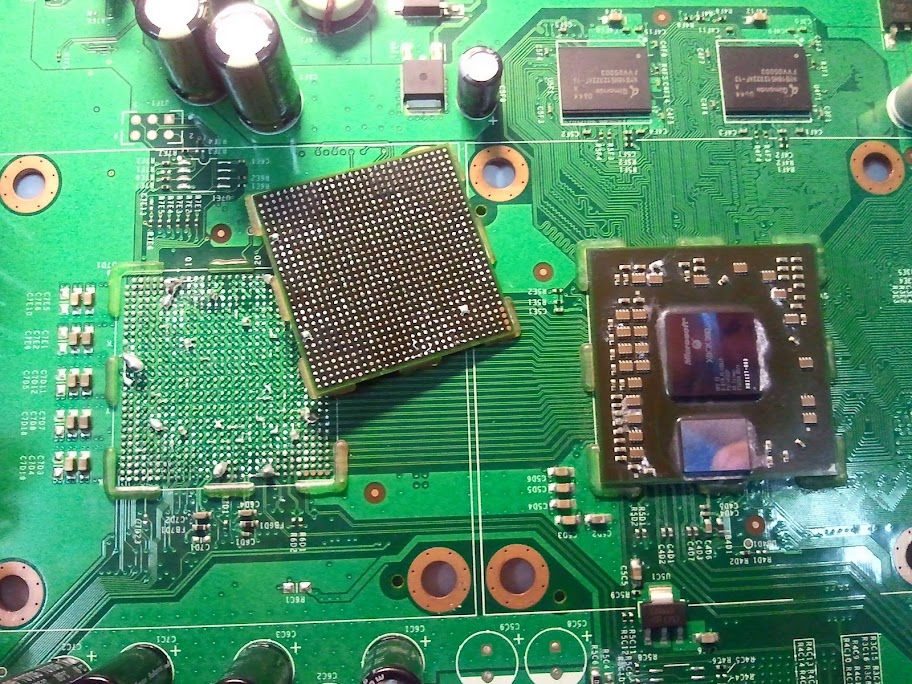

http://lh6.ggpht.com/_T8KWjOF5yFU/TQtBmhRA...12/Фото0099.jpg





Что посоветуете предпринять?

Кто может помочь?





Заранее благодарствую за ответы!



[Sokir 0]

Походу ты оторвал четыре "пятака" от процессора, на фотке не очень разглядеть.

[SergeyKLIM 0]

Походу ты оторвал четыре "пятака" от процессора, на фотке не очень разглядеть.



те что на фотке в правом нижнем углу?





[SergeyKLIM 0]

если те 4 пятачка, то да! они визуально отличаются и не содержат олова.



это "конец" xbox-су? )

[Anion 0]

Да уж, это конец, причем второй конец, первым были огни :)

[vitia74nvm 0]

Ну во первых, какая была ошибка? Почему именно CPU решили снимать? Во вторых, перед снятием проца нужно было отклеить компаун. Если пятаки оторвали, то приставка в мусор!

[Nickel 0]

А почему на фото компаунд и на плате есть и на цпу?) что то тут не чисто.

[darth015 0]

возьму за 500р эту приставку

3 огня загорается при попытке включить?

[mikolka6 0]

Приветствую!

Есть приставка, показывающая "кольцо смерти".



Разобрали, попробовали прогреть процессор.

не помогло. (возможно переборщили с прогревом).

в итоге см. картинку:

http://lh6.ggpht.com/_T8KWjOF5yFU/TQtBmhRA...12/Фото0099.jpg





Что посоветуете предпринять?

Кто может помочь?





Заранее благодарствую за ответы!

Короче говоря, какова хрена ты проц полез греть, код ошибки выяснил, ??? На счет того, что люди сомневаются, что этот проц с этой платы, он именно с неё. Первое, так как на фото не особо видно, что с пятаками, попробуй пролудить весь проц, пятаки и эти четыре пятака походу залужены плохо были, отчисти всю плату от олова, счисти компаунд, а потом если пятаки целые, надо реболить, если у тебя есть для этого набор для ребола ( трафарет, шарики или паста) Скинь фото отчищенной и про луженной платы и проца.

[SergeyKLIM 0]

Короче говоря, какова хрена ты проц полез греть, код ошибки выяснил, ??? На счет того, что люди сомневаются, что этот проц с этой платы, он именно с неё. Первое, так как на фото не особо видно, что с пятаками, попробуй пролудить весь проц, пятаки и эти четыре пятака походу залужены плохо были, отчисти всю плату от олова, счисти компаунд, а потом если пятаки целые, надо реболить, если у тебя есть для этого набор для ребола ( трафарет, шарики или паста) Скинь фото отчищенной и про луженной платы и проца.



полез сам делать, почитав про 3 кольца.

переборщил -видимо да... видимо перегрел.(

"компаунд" - что это? разъясните пожалуйста.



сейчас буду чистить...





upd ... нет паяльника необходимого.

буду искать.

Изменено 20 декабря 2010 пользователем SergeyKLIM

[Dizzzer 0]

полез сам делать, почитав про 3 кольца.

переборщил -видимо да... видимо перегрел.(

"компаунд" - что это? разъясните пожалуйста.



сейчас буду чистить...





upd ... нет паяльника необходимого.

буду искать.

Походу плате капец, был у мастера он говорил что такие только в мусарку ну или плату новую брать!!!

[vitia74nvm 0]

Походу плате капец, был у мастера он говорил что такие только в мусарку ну или плату новую брать!!!

А вот если б сразу отнёс мастеру, то была бы уже рабочая приставка! ВЫВОД: ЖАДНЫЙ ПЛАТИТ ДВАЖДЫ!

[SergeyKLIM 0]

vitia74nvm, давайте без паники. где вы видите жадность???

ничего страшного. это мои затраты и опыты.



я попробую еще убрать лишнее олово и далее поробую все же запустить.





[SergeyKLIM 0]



Очистили от олова.

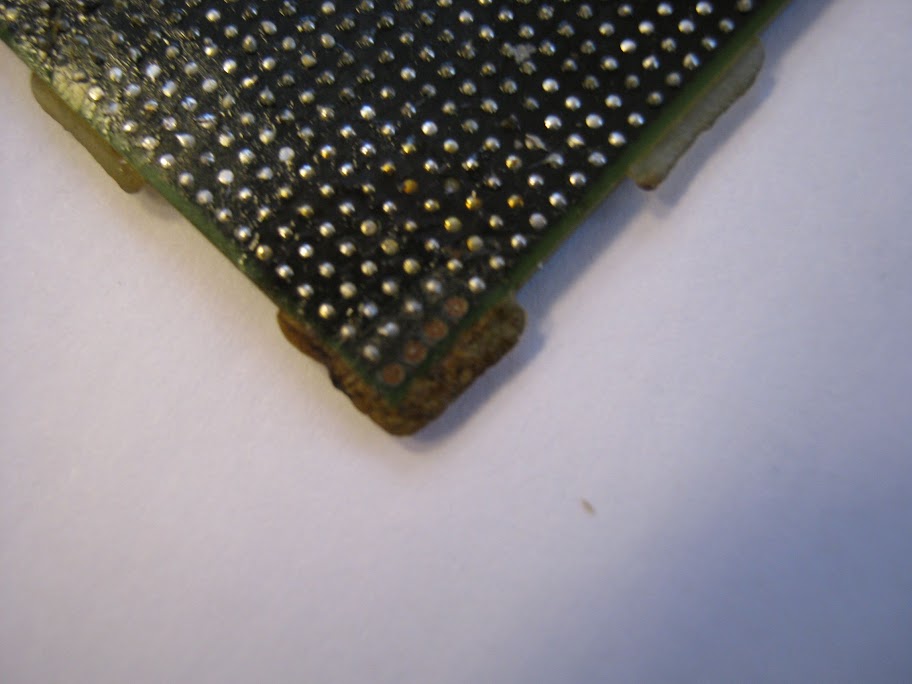

http://lh4.ggpht.com/_T8KWjOF5yFU/TRRd2Qfm...осква%20003.jpg

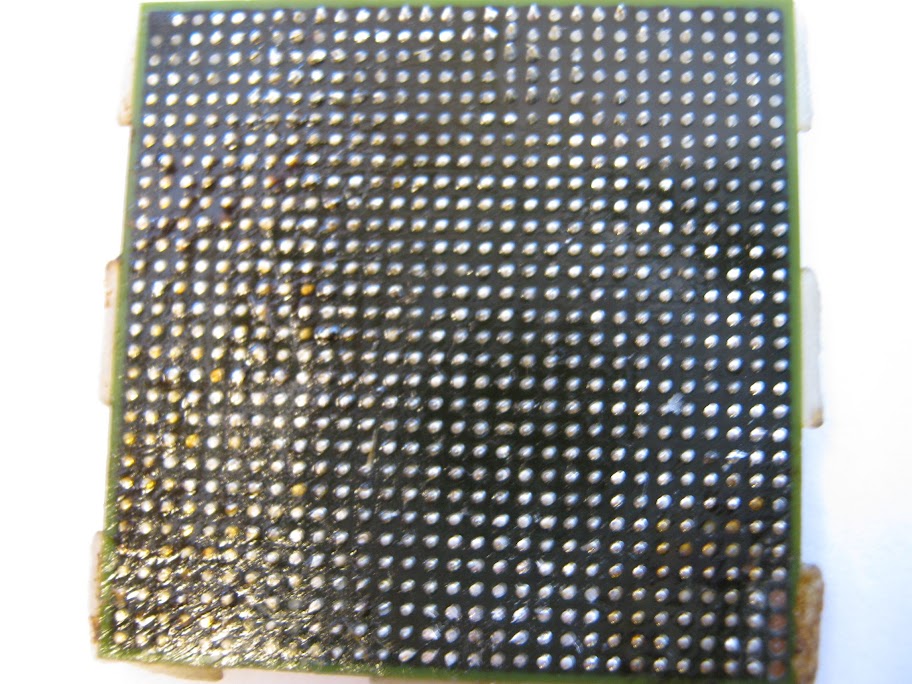

http://lh6.ggpht.com/_T8KWjOF5yFU/TRRdhh-7...осква%20001.jpg

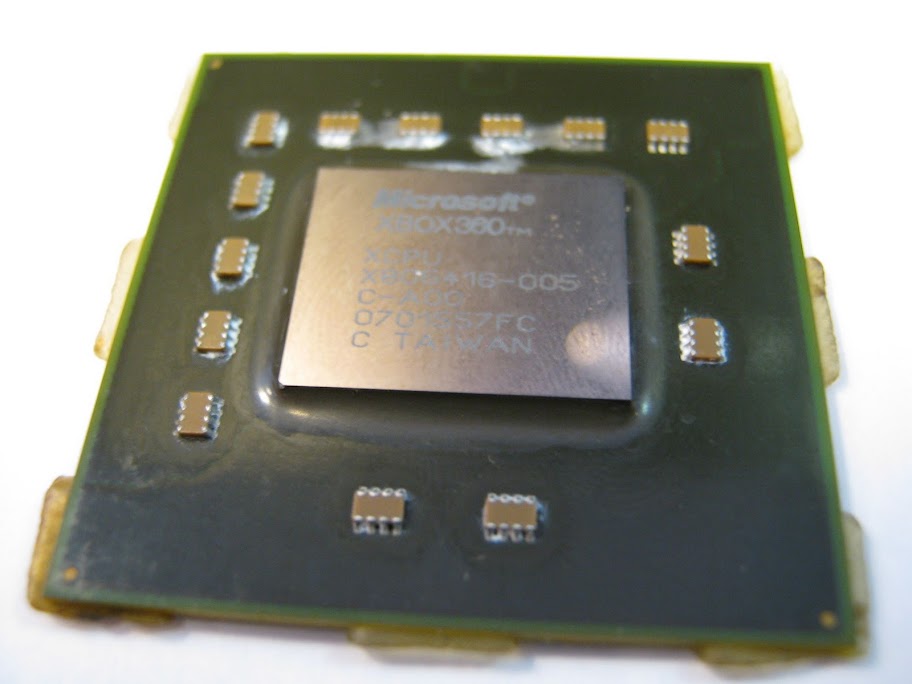

http://lh3.ggpht.com/_T8KWjOF5yFU/TRRdsRZJ...осква%20004.jpg





Возможно востановить пятаки?



[RichY 0]

Возможно... Но придется тащить к спецу по микропайке. В инете цены на восстнановление подобных пятаков - от 500р за штуку :D

[Dimat2 0]

Если было 3 огня,то нужно было снимать гпу,а не цпу.Если денег не жалко,то делай.Это тебе придется восстанавливать 4 контакта делать реболл и ставить цпу, потом снимать гпу и делать ему реболл.Лудше купи себе другой бокс.

[mikolka6 0]

полез сам делать, почитав про 3 кольца.

переборщил -видимо да... видимо перегрел.(

"компаунд" - что это? разъясните пожалуйста.



сейчас буду чистить...





upd ... нет паяльника необходимого.

буду искать.

Тык мы поняли, что три кольца, проц CPU зачем трогал.??? по идее тебе видюха нужна GPU та что рядом с двумя кристаллами, ты код ошибки выяснил, прежде чем паять http://www.xboxland.net/forum/index.php?showtopic=29277 дай бог чтоб эти пятаки залудились или нулевые были, компаунд это хрень по краям чипа и платы, типа отвердевшего почти прозрачного клея. Там паяльник не ниже 40 ват надо для платы, проц можно и 25 ватным облудить, а вот вопрос, у тебя матрица для нашаровки есть или шарики для ребола????.



[SergeyKLIM 0]

Возможно... Но придется тащить к спецу по микропайке. В инете цены на восстнановление подобных пятаков - от 500р за штуку :D



а нет ли "своих" спецов, готовых "рискнуть и ради интереса", за небольшую плату?

[mikolka6 0]

а нет ли "своих" спецов, готовых "рискнуть и ради интереса", за небольшую плату?

Возьми хороший фотик с макро съемкой и с фоткай эти пятаки на проце и на плате, походу это пустышка или шина FSP но она дублируется несколько раз, фотки хорошие дай.

[MAXIX 0]

восстанавливал такие пятаки уже =) на проце правда комповском, 6 штук в общей сложности.... ой не хотел бы я ещё с этим связываться =) овчинка выделки не стоит... 1000 взял т.к со знакомого больше было брать не очень... парился часа 3-4, при том что практически весь инструмент был.



А тут ещё ко всему и шары катать по новой а потом ещё и гпу перекатывать до кучи, ну нах... я б в мусор его или на запчасти..

Изменено 24 декабря 2010 пользователем MAXIX

[mikolka6 0]

восстанавливал такие пятаки уже =) на проце правда комповском, 6 штук в общей сложности.... ой не хотел бы я ещё с этим связываться =) овчинка выделки не стоит... 1000 взял т.к со знакомого больше было брать не очень... парился часа 3-4, при том что практически весь инструмент был.



А тут ещё ко всему и шары катать по новой а потом ещё и гпу перекатывать до кучи, ну нах... я б в мусор его или на запчасти..

Надежда умирает последней.



[SergeyKLIM 0]

Спасибо за советы!

видимо в мусорный бак...

[SergeyKLIM 0]

Если есть у кого желание купить данный нерабочий аппарат на з/ч - то кидайте в личку телефон и сумму предложения.

передам владельцу сломанного апппарата.
