Нужна схема Vga Hd Av кабеля

[panochkin88 0]

Короче у меня китайский кабель VGA HD AV кабель как известно у них разветвление на аудио выходы и vga идут из одной коробочки нежели у оригинального там идут две таких беды.

Так вот пропали и звук и видео, открыл эту штуку а там половина проводов пооторванно, видимо часто перетырркивал провод туда-сюда они и не выдержали =) Покупать новый резона нету т.к. стоит он 700деревянных, дума легче будет спаять их по схеме, да к тому же денег нету. НАРОД СФОТАЙТЕ ЭТУ ПЛАТКУ ИЛИ СХЕМУ НАРИСУЙТЕ ПОЖАЛУЙСТА! Буду ооооочень благодарен. Заранее благодарен!!!!

[panochkin88 0]

НАРОД ОТКЛИКНИТЕСЬ!

[hickname 0]

Вот распайка разьема боксовского:

http://www.hardwarebook.info/Xbox_A/V

[panochkin88 0]

Вот распайка разьема боксовского:

http://www.hardwarebook.info/Xbox_A/V

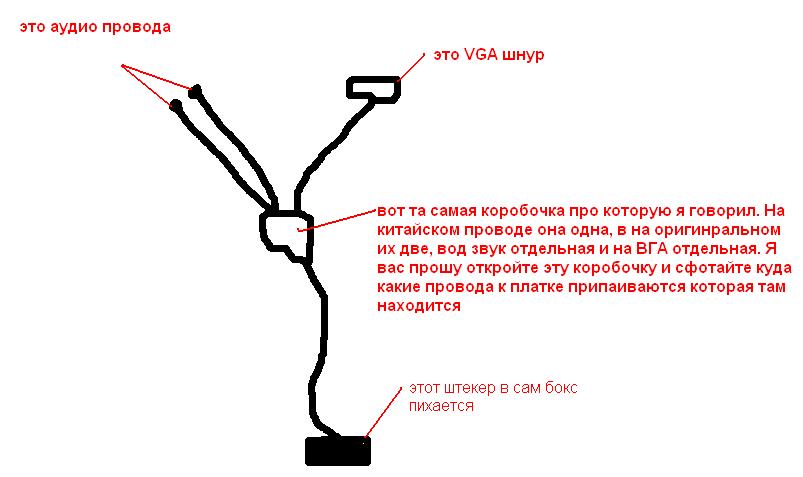

не это я просил =))) короче вопрос в картинке изложу



[hickname 0]

Так, накосячил я. Дал тебе схему от первого бокса.

Вот для 360го. По схеме тестером проверь какие провода где, и припаяй.

http://www.engadget.com/2006/11/14/how-to-...a-vga-cable-fo/

[panochkin88 0]

да не парю я в этих схемах )) мне бы фото этой коробочки ;)

[hickname 0]

если в схемах не разбираешься, то нечего тогда и лезть паять, только хуже сделаешь.

А калечить свой шнур для того чтобы его сфотать вряд ли кто-то будет, тем более при наличии схемы.

Изменено 26 января 2010 пользователем hickname
