Смертельны ли микросколы ЦПУ?

[dispavb 0]

Может ли быть вызвана ошибка Е74 неисправность ЦПУ? Лечил в очередной раз три красных огня - после прижима винтами М5 получил Е74. Последующая разборка показала еле различимый для глаза скол уголка кристала - примерно где-то 1мм на 0,3 мм и глубиной 0,2 мм.

Вопрос к знатокам как устроен кристал - весь ли его объем состоит из транзисторов или сверху все-таки находится защитный слой?

У кого бокс еще пыхтит со сколами на ЦПУ и какие примерно размеры сколов?

[ZhuraYuk 0]

Я знаток кристалов но только для компов, там обычно такие кристалы нормально работают.

[Lord of War 517]

Видимые сколы на ядре ЦПУ это на 90 процентов дохлый проц. А если вы ещё на этот скол намазали токопроводящию термопасту ,возможно замыкание. Изменено 3 августа 2009 пользователем Lord of War

[dispavb 0]

Может ли консоль при дохлом проце пытаться запускаться, анализировать состояние системы и выводить информацию на экран. На ПК если проц труп, то помоему мы увидим лишь черный экран?

Попробую сфотать и выложить снимки, чтобы оценить размеры урона.

КПТ-8 по-моему диэлектрик?

Изменено 3 августа 2009 пользователем dispavb

[Lord of War 517]

КПТ-8 по-моему диэлектрик?



Да . Давай фото ,аж интересно стало. Вообще по идеи если скол не глубокий ,то на работоспособности может и не сказаться ,но если он по центру и уходит внутрь ,то этот проц нормально работать не будет.

Изменено 3 августа 2009 пользователем Lord of War

[dispavb 0]

Да . Давай фото ,аж интересно стало. Вообще по идеи если скол не глубокий ,то на работоспособности может и не сказаться ,но если он по центру и уходит внутрь ,то этот проц нормально работать не будет.



Фото будут вечером. Я сам это прекрасно понимаю - радиоэлектронное образование как никак. Сколы на самых уголках и незначительные. Жаль что когда я учился не было таких технологий, а в нете нет информации по строению чипов - тогда можно было бы адекватно оценить, а так приходится изучать народный опыт.

[creker 0]

Е74 может быть от всего угодно, уже не удивляет ничего.



Сколл не всегда смертелен. Бывает, не влияет никак на работу. Бывает, проц работает нестабильно. А бывает, просто дохнет. Консоль в таком случае проводить диагностику все равно может. Но по идее, может и не сможет. First bool loader, т.е. то, с чего начинается загрузка консоли, лежит как раз внутри CPU памяти(у него там есть статическая память). Думаю эта программа как раз и проводит диагностику, а если нет, то во всяком случае, загрузка без этого компонента не пройдет и диагностика само собой тоже. Для его функционирования нужны конечно же ресурсы CPU. Плохо то, что точной информации нет. Плюс, довольно странно, что консоль при дохлом гпу может проводить диагностику, а он в боксе является так же и северным мостом, т.е. центром системы.

[dispavb 0]

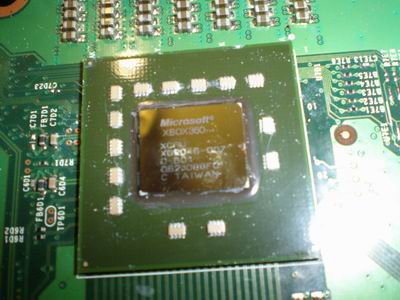

Вот фотка. Ваш вердикт?

[creker 0]

Ничего толком не видно, но если белые уголки это как раз сколы, то это конечно смерть.

[dispavb 0]

Сколы как раз по уголкам, но они где-то на 1/4 высоты кристала, а белые они потому что плохо смылась КПТ-8. Мне интуиция подсказывает, что не все так критично.

Кто-нибудь вообще имеет принципиальные схемы и методику диагностирования поломок консоли?

[PartyZan 0]

Как раз такие сколы имеют принципиальное значение. Методика диагностирования у каждого своя, единой наверное нету или только в официальном сервисном центре. И схемы имеет официальный сервисный центр, но нам они никогда не достанутся. :(
