Схема RS-232 адаптора на транзисторах

[Гость Nikolasha]

Сразу прошу прошения за (нубовский) вопрос, ни разу не брался за прошивку (лайтона) и есть пара вопросиков, 1 при прошивке этого привода нужен только сам привод ? или питание от бокса должно воткнуто быть в привод ?

2 где лучше шиться в досе или по виндоус.

Буду признателен за ваши ответы.

Питания для привода можешь брать откуда хочешь, но если специального девайса нету бери с бокса. А где шиться пофиг

[USER34 0]

СПС

[kostya.cher 0]

Cпаял трансивер по всеми известной схеме, в качестве транзистора использовал 3102А, ни через DosFlash_V1.7(под дос), ни через XtractorReader, ни через JungleFlasher ключ не смог считать... ни одна из перечисленных программ просто не видит трансивер..

Спаял по схеме верно, по крайней мере по мультиметру проверил всё как должно быть.

Дополнительно помощью Realterm проверил, сигнал есть, в терминале иероглифы выдаёт. Также с помощью мультиметром проверил разъём R707, контакт есть, у трансивера такие же щупы как и мультиметра. Другой транзистор использовать, но у меня он даже неправильно ключ не смог считать.

Скорость com-порта в компьютере 9600. Какая скорость com-порта на приводе(lite-on)? Какая скорость com-порта может быть? Может есть какая хитрость? Может нужно выставить другие настройки для com-порта?

Подскажите, что можно сделать? Заранее благодарен, Костя.

[Levinson 1]

Cпаял трансивер по всеми известной схеме, в качестве транзистора использовал 3102А, ни через DosFlash_V1.7(под дос), ни через XtractorReader, ни через JungleFlasher ключ не смог считать... ни одна из перечисленных программ просто не видит трансивер..

Спаял по схеме верно, по крайней мере по мультиметру проверил всё как должно быть.

Дополнительно помощью Realterm проверил, сигнал есть, в терминале иероглифы выдаёт. Также с помощью мультиметром проверил разъём R707, контакт есть, у трансивера такие же щупы как и мультиметра. Другой транзистор использовать, но у меня он даже неправильно ключ не смог считать.

Скорость com-порта в компьютере 9600. Какая скорость com-порта на приводе(lite-on)? Какая скорость com-порта может быть? Может есть какая хитрость? Может нужно выставить другие настройки для com-порта?

Подскажите, что можно сделать? Заранее благодарен, Костя.

Напиши подробно, как ты RealTermom проверял трансивер!

[e.mind 0]

Костя, транзистор другой попробуй, на кт3102А у меня только джангл читал ито с ошибками, другие проги не читали вообще.

[kostya.cher 0]

Напиши подробно, как ты RealTermom проверял трансивер!





Подключил свой трансивер к com-порту и usb, запустил программу и щюпом потыкал в 3.3 вольта(оранжевый провод на кабеле питания мат платы.)



Костя, транзистор другой попробуй, на кт3102А у меня только джангл читал ито с ошибками, другие проги не читали вообще.



хорошо, спасибо. На каком транзисторе у тебя всё нормально заработало?

[Levinson 1]

Подключил свой трансивер к com-порту и usb, запустил программу и щюпом потыкал в 3.3 вольта(оранжевый провод на кабеле питания мат платы.)

На мат плату компьютера тыкать? Что должно произойти?

[SERj113 0]

Мужики, а подскажите такую вещь, никто не пробовал схему на макс3232 переделать на питание от USB, не много ли ей напруги 5v будет? Или резистор ограничительный припаять надо? И ещё, можно ли на этой схеме снимать ключ так же щупом, т.е. одним проводом, а не 2-мя? Просто времени особо марочиться нет, интересно может так кто делал. На транзисторе тоже паять некайф, эта схемка отлично работает и спаяна красиво на плате монтажной... :rolleyes:

[XAHCO 0]

5 вольт держит легко. Щупом не как только так как там написано.

[Brutos 0]

Мужики, а подскажите такую вещь, никто не пробовал схему на макс3232 переделать на питание от USB, не много ли ей напруги 5v будет? Или резистор ограничительный припаять надо? И ещё, можно ли на этой схеме снимать ключ так же щупом, т.е. одним проводом, а не 2-мя? Просто времени особо марочиться нет, интересно может так кто делал. На транзисторе тоже паять некайф, эта схемка отлично работает и спаяна красиво на плате монтажной... :rolleyes:



МАХ232 от 5В и питается. есть Махim3232 которые от 3,3В питаются.



воощем этих МАХ разных вариантов дофига, с разным количеством ножек, в разных корпусах и с разным питанием.



и вообще если спаять еще немного деталей УСБ вообще не нужно, 5В можно брать с ком-порта.

[SERj113 0]

Ну ладно спасибо, буду эксперементировать пока время есть.

[kostya.cher 0]

На мат плату компьютера тыкать? Что должно произойти?

По идее должны кракозябры в терминале появляться. Почитай недавние логи в этой теме, я основываюсь на них.

[SERj113 0]

5 вольт держит легко. Щупом не как только так как там написано.

Эксперемент поставлен успешно. Схему на MAX 3232 запитал от usb бокса. К проводу TXD припаял тоненькую проволочку и воткнул в соответствующую дырочку на плате привода, провод RXD не использовал. В итоге всё считалось, ключ совпадает с тем, что я снимал до этого пайкой.



Щуп мне не нравится, его держать надо ещё и мышкой клацать... неайс короче. А вот эта проволочка очень хорошо сидит в отверстии!



PS Снимал в винде с помощью dosflash32, материнка asus P4P800-x.

Изменено 10 января 2009 пользователем SERj113

[kostya.cher 0]

Никто не знает где можно посмотреть схему... или описание, как и куда нужно припаять лампочку к трансиверу, чтобы загоралась лампочка если щуп правильно установлен и сигнал идет?

[HOMiE7 0]

kostya.cher, купи Maximus Xtractor и разбери схему!

[kostya.cher 0]

тогда лучше сразу заказать будет у Chippy, дешевле выйдет))

Какой должен быть у транзистора коэффициент передачи потоку? нужно подбирать его или любой подходит?

[XAHCO 0]

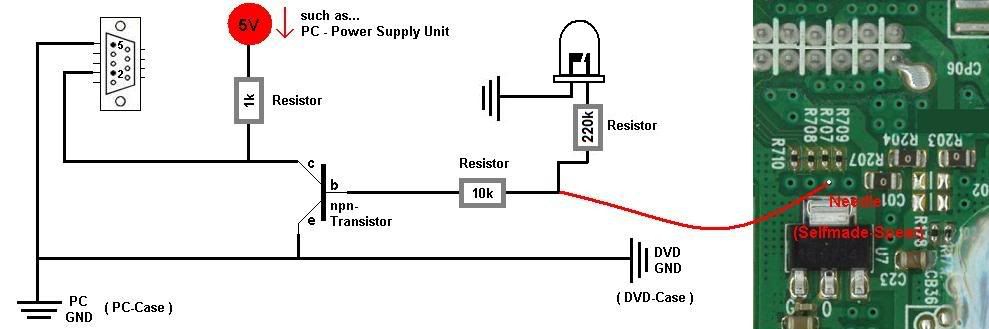

kostya.cher Вот с лампочкой undefined

[HOMiE7 0]

XAHCO, где достал схему? Сам рисовал или со сцены?

[XAHCO 0]

С сайта забугорного undefined

[HOMiE7 0]

А поконкретнее ссылку можно (я имею в виду ссылку на конкретную тему и конкретную страницу)?

[XAHCO 0]

так а я тебе что дал? страница форума а там дальше сам...

[kostya.cher 0]

XAHCO, спасибо большее за схему, ей воспользоваться не смог) так как ключ снял так!

сегодня перепоял вместо транзистора использовал 2sc945)

хотя может и не стоило, оказалось, что не совсем правильную последовательность выбрал.

Ключ начал считываться, после того как я включил компьютер, включил xbox 360, нажал на кнопку вывода трея привода, так как консоль была подключена к телевизору, то дождался пока Xbox 360 полностью включился(открылось меню)(наверно подождать после включения x-box 360 стоит 1,5-2 минуты), далее выдернул питание привода, задвинул лоток(трей) наполовину, подключил питание привода(xbox360 не выключал), дальше уже тыкал щупом, ключ считался... ради интереса считал ещё раза три-четыре в JungleFlasher, потом в XtractorReader, ключ всегда совпадал. (Сначало же так же как и с транзистором 3102А, проверку всю прошёл, но сколько не пытался нигде ключ не мог снять... в JungleFlasher только нули выдавал. Так что вполне возможно что и с 3102А ключ бы снял..) После этого привод уже прошил через дос.

Изменено 11 января 2009 пользователем kostya.cher

[AxLe_Rage10 23]

Вчера допаял свой трансивер:) получилась такая же конструкция как у чиппи:) 2 раза снял ключи джангл флэшером(на всяк случай). Ну и канеш прошил бокс:)

огромное спс за советы данные в этой теме по пайке:)

[XEO 0]

вот на этой схеме трансивера с ломпочкой явно заметно заземление до корпуса привода - надо ли???



вот на этой схеме трансивера с ломпочкой явно заметно заземление до корпуса привода - надо ли???

[SERj113 0]

Если питание с массой будет браться от USB бокса, то нафиг больше никакой массы не надо.
