Не получается снять дамп с короны

[ZeroCold 0]

Доброго времени суток.



У меня такая ситуация.



Плата корона на которой отсутствует POST_OUT. Приставка 250Гб, читая форумы определил ее ка ревизия v3.

Но вот почему-то не могу ее считать не стандартным методом через SPI протокол -

SQUIRTER v0.7 beta
Init USB->FTDI->SPI
Flash Config: 0XFFFFFFFF
BAD CONNECTION TO NAND



не через MMC метод.





У кого есть опыт подскажите плиз, может чего делаю не так, или не верно определил ревизию,  MFR DATE 2012-07-16





http://s6.hostingkartinok.com/uploads/images/2013/04/6e12e9bc3a1f77be3eaac2933c7f9204.jpg

Изменено 26 апреля 2013 пользователем ZeroCold

[taminoker 0]

А кто будет перемычки запаивать на отсутсвующих резиках

 http://hackfaq.net/xbox/fa/img/r2c.jpg

Изменено 26 апреля 2013 пользователем taminoker

[ZeroCold 0]

упс, а где про эти перемычки прочитать можешь ссылочку запостить если не сложно ?

3 перемычки те что красным обведены пропоял, но эффетка 0 (2 из них я так понял E и F)

[StrangeRUA 0]

r2c10 должна быть запаяна для снятия НАНДа. ну и C6, C7 заодно

[ZeroCold 0]

подпаялся уже даже без перемычки прямо к контакту резистора - все равно читает все FFFFFFF

может помимо минуса еще и плюс с программатора нужно паять для этой версии короны ?

на тринити и короне версии 1, плюс не паяю

Изменено 26 апреля 2013 пользователем ZeroCold

[ZeroCold 0]

или может еще чтото нужно делать ? там включать ее например

я все сделал как на тринити, плюс перемычка примпаяна

просто воткнут БП , плата с кнопкой включения не подключена

[ZeroCold 0]

уже припаял питание черезе резистор 80 ом, и тоже нет эффекта.

подскажите кто с таким сталкивался



остается еще прогскит попробовать

[ZeroCold 0]

ProgSkeet рулит :)

[timans 0]

ProgSkeet рулит :)

я ху..ю прогскит канешн не рулит,был у тя прогер под тсоп48 тыб походу абассался от скорости и руля

[ZeroCold 0]

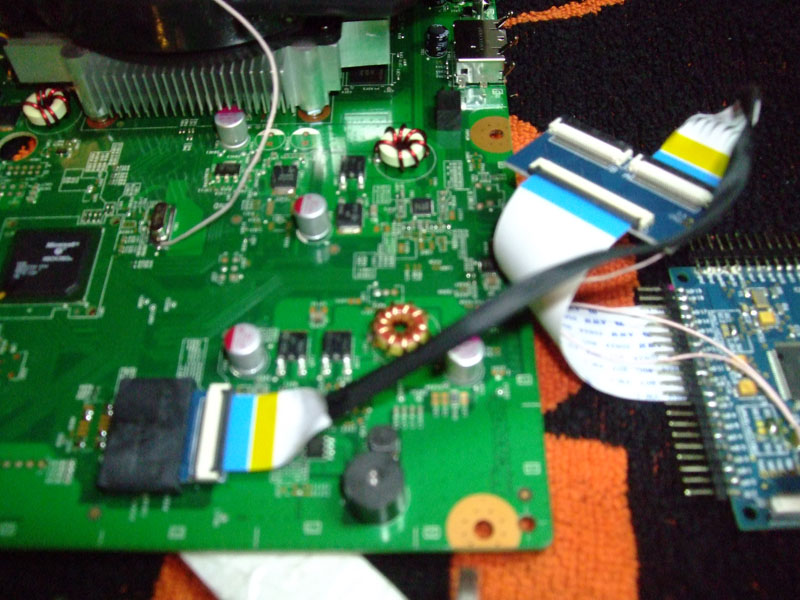

а прогскит что не под тсоп 48 ?



http://s3.hostingkartinok.com/uploads/images/2013/04/464613c52c5825952b3353d891ed84f5.jpg

Изменено 26 апреля 2013 пользователем ZeroCold

[Zed??? 0]

@ZeroCold, и что, как успехи?

[timans 0]

а прогскит что не под тсоп 48 ?



http://s3.hostingkartinok.com/uploads/images/2013/04/464613c52c5825952b3353d891ed84f5.jpg

он медленный

[bla84diamond 0]

а нафига шмоток проводов запаян к разъему 4Гб MMC ?

[ZeroCold 0]

@ZeroCold, и что, как успехи?

Дамп снял, жду постфиксы, уже со дня на день приедут



а нафига шмоток проводов запаян к разъему 4Гб MMC ?

потому как она не читается через SPI вот и пытался и так и сяк и жоппой об косяк, вообщем всяко.

[bla84diamond 0]

а ты и по SPI когда пытался заземлял кварц?

[ZeroCold 0]

нет,  а что нужно было ?

[jove 0]

Нет не нужно, не будет читаться если кварц замкнешь. Я как то раз полдня возился не мог сдампить в3. Оказалось перемычка была недопаяна.

[ZeroCold 0]

и я того же мнения, но что-то и с перемычкой читает статус 0xffffff

может конечно стечения обстоятельств, и программатор мой накрылся, как только боксы с тринити приедут - проверю.

[artisstm 0]

Заземлять нужно, ни одной приставки без заземления не сделал.

Единственное, что могу сказать, моя первая корона отдала дам без заземления, но накрылся картридер и любой другой без заземления записывать не хотел. Некоторые пишут, что не заземляют и все ок, я думаю, что от картридера зависит

[ZeroCold 0]

Заземлять нужно, ни одной приставки без заземления не сделал.

Единственное, что могу сказать, моя первая корона отдала дам без заземления, но накрылся картридер и любой другой без заземления записывать не хотел. Некоторые пишут, что не заземляют и все ок, я думаю, что от картридера зависит

Стоп, причем тут картриадер ?, вопрос то звучал так - "а ты и по SPI когда пытался заземлял кварц?"

я несколько сотен тринити через SPI сделал и никогда не заземлял

с коронами первыми тоже никаких проблем, черезе SPI без заземления.

вторые короны те что через картриадер заземлял конечно.

а вот с третьими и выше опыта 0

[Zed??? 0]

@ZeroCold, ну кварц нужно заземлять в том случае, если работа с нанд идет через кардридер (ММС). То бишь это приставки корона с 4 Гб памяти на борту! Версии с нандом 16 мб - нанд снимается спи флешером, заземлять нифига не надо!
