Кабель баспроводного геймпада


Тема заархивирована. Вы не можете в ней отвечать.
20 ответов в теме

#1 beyzer

beyzer

    начинающий Х-б0ксер

  • 62 Сообщений
  • Регистрация: 06.03.2008

Опубликовано 22.05.2008 - 20:35

У когонить есть схема распайки провода для подключения и зарядки беспроводного контроллера?


#2 zbruy

zbruy

    начинающий Х-б0ксер

  • 59 Сообщений
  • Регистрация: 19.12.2007

Опубликовано 29.08.2008 - 13:12

Нароодд!!!
ну что же вы молчите, может утонить хотябы прозвонить этот провод и просто указать какой канал от юсб на какой у к джойстику выходит?
Сам бы давно замутил если бы кто дал на часок такой провод=)

From Russia with love!



#3 zbruy

zbruy

    начинающий Х-б0ксер

  • 59 Сообщений
  • Регистрация: 19.12.2007

Опубликовано 31.08.2008 - 10:23

Народ... Ну неужели никто не может прозвонить этот дурацкий провод? Не верю что не у кого его нету=\

From Russia with love!



#4 SPLATT

SPLATT

    продвинутый Х-б0ксер

  • 254 Сообщений
  • Регистрация: 19.03.2008

Опубликовано 19.10.2008 - 11:27

ап

#5 niх81

niх81

    А меня Ктулху хавать не стал ;,,,;

  • 375 Сообщений
  • Регистрация: 30.08.2008

Опубликовано 28.10.2008 - 18:24

У меня есть провод. (Имеется в виду тот, что для зарядки во время игры?) В чём собсна сабж?

Нет подписи


#6 AMDead

AMDead

    начинающий Х-б0ксер

  • 79 Сообщений
  • Регистрация: 27.07.2009

Опубликовано 13.06.2010 - 12:23

Может всетаки у когонить есть, а то два гейм пада а на комп неодного((( Пожалуйста прозваните кабель

#7 AMDead

AMDead

    начинающий Х-б0ксер

  • 79 Сообщений
  • Регистрация: 27.07.2009

Опубликовано 13.06.2010 - 13:50

Здрасть еше раз. Нашел тут инфомацию у детишек которые балуются светодиодами http://translate.goo...47Oic-iYVho0gOw. И пришел к мысли что четыре левых пина в разьеме(если смотреть на геймпад) это чистый usb.

 Опубликованное фото

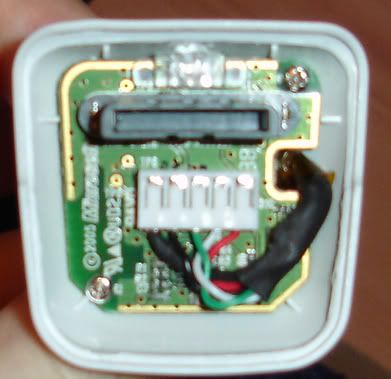

собствено вот разобраный конектор:

Опубликованное фото

Опубликованное фото

Опубликованное фото

По фото видно что ground эт точно земля да и сигнальные провода идут напрямую тока плохо видно питание но вроде эт питание.

Опубликованное фото

#8 mikolka6

mikolka6

    мастер Х-кор0бки

  • 681 Сообщений
  • Регистрация: 04.12.2009

Опубликовано 14.06.2010 - 07:55

Тебе с твоей проблемой сюда http://www.xboxland....showtopic=27161 сказать могу одно, без майковского аккумулятора заряжать твой шнур обычные аккумуляторы не будет, у майковских внутри банки аккумулятора электроники нашпиговано, в общем почитай тему поймёшь.

#9 AMDead

AMDead

    начинающий Х-б0ксер

  • 79 Сообщений
  • Регистрация: 27.07.2009

Опубликовано 16.06.2010 - 11:09

Тебе с твоей проблемой сюда http://www.xboxland....showtopic=27161 сказать могу одно, без майковского аккумулятора заряжать твой шнур обычные аккумуляторы не будет, у майковских внутри банки аккумулятора электроники нашпиговано, в общем почитай тему поймёшь.


Мне не заряжать, а на PC играть через боксовский gamepad

#10 mikolka6

mikolka6

    мастер Х-кор0бки

  • 681 Сообщений
  • Регистрация: 04.12.2009

Опубликовано 16.06.2010 - 12:50

Мне не заряжать, а на PC играть через боксовский gamepad

На твоих фотках выделены дорожки 5 вольт, D+, D- и минус, это и есть USB, вот только вопрос как определит дровами его PC, пробовать надо ток не перепутай 5 вольт и минус по запаре, спалить можно чаго не будь. В общем возьми любой удлинитель USB 2.0 и один конец припаяй к джою ток не перепутай провода вот с сылочка на описание USB http://ru.wikipedia.org/wiki/USB

Изменено mikolka6: 16.06.2010 - 12:56


#11 proplayer666

proplayer666

    продвинутый Х-б0ксер

  • 219 Сообщений
  • Регистрация: 23.06.2009

Опубликовано 16.06.2010 - 12:53

Вот что я нашел в интернете:

So far as it's known, the Wireless controllers do not send that type of info over the USB lines, but also as far as it's known, no one has looked much into it, I haven't because if I wanted a Wired controller I'd use a Wired controller, not turn a Wireless one into a Wired one where you know for sure that info is there.

If ya want to have at it though the PnC pinout there is similar to a USB cable, 5v, D-, D+ (next 3 are for charging and status between the controller and PnC kit and wouldn't be used for what you're attempting) then Ground.

Good luck, be interesting to see what ya find there.

Получается распиновка такая:
Опубликованное фото
Слева на право
1. 5V
2. D-
2. D+
3. неизвестно
4. как видно питание для самой платы p&ck
5. неизвестно
6. земля
Где неизвестно там видимо передается информация о статусе (заряжено или нет). У мну самого на руках нет pck, поэтому сказать немогу. Но в целом можно попробовать припаять эти контакты к usb и в целом должно работать.

#12 AMDead

AMDead

    начинающий Х-б0ксер

  • 79 Сообщений
  • Регистрация: 27.07.2009

Опубликовано 16.06.2010 - 17:03

Кароче полазил по форумам грят что через пакет Play & Charge Kit непередаются данные, а тока ток для зарядки. Но эт полная брехня т.к. на проводе зачемто висят фиритовые кольца и провод экранирован - для зарядки это не требуется. Во вторых зачем для зарядки нужен 7ми пиновый разьем - достаточно двух пинов. Ну и точто при прозвонки выяснилось что два пина с микрухи геймпада идут пряма на этот порт подключения Play & Charge Kit и с фоток разобранного Play & Charge Kit видно что эти пины подключенны как раз к пинам Data+- usb. Собсвенно какие буду размышления для чего этот порт используется????

#13 AMDead

AMDead

    начинающий Х-б0ксер

  • 79 Сообщений
  • Регистрация: 27.07.2009

Опубликовано 16.06.2010 - 17:57

Где можно взять datasheet на X810462. Поисковики разумной информации недают(

#14 mikolka6

mikolka6

    мастер Х-кор0бки

  • 681 Сообщений
  • Регистрация: 04.12.2009

Опубликовано 16.06.2010 - 19:17

Кароче полазил по форумам грят что через пакет Play & Charge Kit непередаются данные, а тока ток для зарядки. Но эт полная брехня т.к. на проводе зачемто висят фиритовые кольца и провод экранирован - для зарядки это не требуется. Во вторых зачем для зарядки нужен 7ми пиновый разьем - достаточно двух пинов. Ну и точто при прозвонки выяснилось что два пина с микрухи геймпада идут пряма на этот порт подключения Play & Charge Kit и с фоток разобранного Play & Charge Kit видно что эти пины подключенны как раз к пинам Data+- usb. Собсвенно какие буду размышления для чего этот порт используется????

Я думаю на это, может ответить тот кто юзает Play & Charge Kit. Ну ребят делитесь инфой.

Изменено mikolka6: 16.06.2010 - 19:18


#15 kompegs

kompegs

    Примерно то что нужно

  • 567 Сообщений
  • Регистрация: 22.11.2008

Опубликовано 16.06.2010 - 19:57

Пользуюсь им, при подключении к компу выдает что найдено новой устройство, пока драйвер не установит, заряжается не будет.
Опубликованное фото
Как джойстик НЕ определяется и не работает.

Изменено kompegs: 16.06.2010 - 19:58

Seriosly 2.0 71k

#16 mikolka6

mikolka6

    мастер Х-кор0бки

  • 681 Сообщений
  • Регистрация: 04.12.2009

Опубликовано 16.06.2010 - 20:12

Пользуюсь им, при подключении к компу выдает что найдено новой устройство, пока драйвер не установит, заряжается не будет.
Опубликованное фото
Как джойстик НЕ определяется и не работает.

Судя по скану у тебя VISTA или 7. И винда опознала его, но не установила его в игровые устройства. Значит обмен по USB идет но драва не ставит или потому что не преднозначен для РС или ??? хрен его знает

Изменено mikolka6: 16.06.2010 - 20:18


#17 AMDead

AMDead

    начинающий Х-б0ксер

  • 79 Сообщений
  • Регистрация: 27.07.2009

Опубликовано 16.06.2010 - 20:53

Пользуюсь им, при подключении к компу выдает что найдено новой устройство, пока драйвер не установит, заряжается не будет.
Опубликованное фото
Как джойстик НЕ определяется и не работает.

Спасибо. Но как жалко((. И всеравно не вериться что скупые майкрософт сделали такой большой разьем только для зарядки. НЕВЕРЮ!!!)))

#18 Dronozoider

Dronozoider

  • 737 Сообщений
  • Регистрация: 20.11.2009

Опубликовано 16.06.2010 - 22:16

Помоему китайцы сделали кабель который тебе нужен, на барахолке проскакивало, но я не уверен может продавец просто был не в курсе и пытался впарить китайскую зарядку.

#19 AMDead

AMDead

    начинающий Х-б0ксер

  • 79 Сообщений
  • Регистрация: 27.07.2009

Опубликовано 23.06.2010 - 09:19

(все время блуждал вокруг да около) вот схема распайки разъема:

 | LT |      _______,__,______       | RT |
________    \ ------------- /   _________
    LB           \___,__,__,__/           RB
       -------- 1 2 3 4 5 6 7 ---------

(View on Controller when turning 90 degrees towards user)

Pin Functions:
1 GND (Ground, black wire of USB)
2 Data A (unknown function but likely paired with pin 7)
3 VCC (Supply Voltage, works good with 3.3V, see note!)
4 Unknown (charge option?)
5 USB D+ (Data Line, greeen wire of USB)
6 USB D- (Data Line, white wire of USB)
7 Data B (unknown, see pin 2)

Note: The supply voltage for Memory Units and other Accessories is always 3.3 Volts. The front side USB socket of the Xbox has a supply of 5V as required by standard USB devices like memory sticks or legacy keyboards. Experiments have proven that the Controller works good on Xbox USB port when wired up according to the pinout above and by inserting a 3.3 Volts positive regulator between VUSB (red) and VCC on (pin 3). As written inside the battery slot the Controller might be rated for 5V - if anyone has a spare trash controller he could try it without fear of frying the pad...

http://free60.org/Gamepad

Изменено AMDead: 23.06.2010 - 09:27


#20 Skromnjaga

Skromnjaga

    гость

  • 1 Сообщений
  • Регистрация: 31.03.2010

Опубликовано 23.12.2013 - 00:46

Давно в тему никто не заглядывал. Решил для эксперимента припаять USB кабель в пинам из предыдущего поста. Подключил, винда нашла в инете и поставила драйвер. Но драйвер от  Xbox 360 Wireless Controller via Play & Charge Kit. ( А можно ему подсунуть как то подсунуть драйвер от проводного джоя? Или же еще нужно подать 3.3 вольта (про них я не совсем понял)?

Что еще сделал: Скачал дрова для проводных и беспроводных джоев. В них  ИД оборудования:

Supports the following devices
; Wired Common Controller    USB\Vid_045E&Pid_028E
; Wireless Common Controller USB\Vid_045E&Pid_0719

А подключенное мной устройство имеет ИД  USB\Vid_045E&Pid_028F

Снес дрова от Play & Charge Kit, поменял букву в дровах от джоя, подключил заново (без инета) - дрова не поставились. Вручную подкинул отредактированные - установился Xbox 360 Controller for Windows.

При включении джоя (от аккумов) ничего в ПК не происходит, а сам джой продолжает искать приставку. ОС 7-ка СП1 х64
