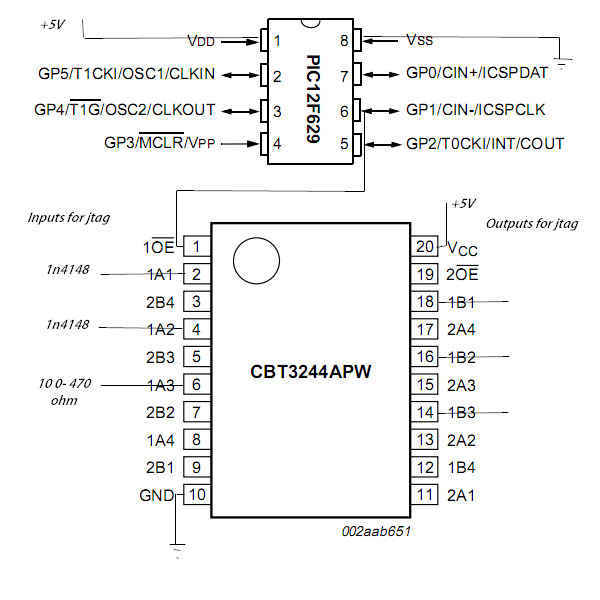

Новая схема подключения Jtag


XEO
 Поделиться

Рекомендованные сообщения

Xбоецы помогите выбрать DVD привод для записи игр для xbox-a! Вот что есть в наличие.



1. Asus

2. Samsung

3. Lite on

4. Sony

5. LG



Pionera к сожалению нет, подскажите что взять. Какой на ваш взгляд более качественный привод. Спасибо!



Первое.

Ссылка на комментарий
Поделиться на других сайтах

E79 было переодически на одном боксе из за того что подпаяли провод Jtag к RF модулю внешне,а не снизу мамки к его разъёму,контакты RF окислились и иногда E79 вылетало.Сам ставлю bat41-не одного косяка не было.Если уж мудрить с Jtag -тоды уж так :)

п.с.прошивка пикушки и подробное описание ТУТ


Изменено пользователем Алекс74
Ссылка на комментарий
Поделиться на других сайтах

"Новая" схема как то не понятно работает, точнее сказать есть подозрение что она убила круглый =\

Ситуация такая: сняты нанды, жтаг по новой схеме, первое включение после заливки хбр на кнопку питания - консоль выключается на лого (привод не подключен), индикатор блока питания горит КРАСНЫМ (что это?) Вынимаем из 220в блок, повторное включение - работает. Выключаем, подключаем привод смотрим ключ цпу. Собираем фрибут - заливаем, включаем - работает. Через час включаем (без привода) - моргает центральный зелёный 5сек, затем 4 зелёных и через секунд 20 уже 3 красных код 0022/0002. Консоль НЕ оживает после заливки дефольт нанда, собраной полной конфигурации с выпайкой жтаг. Читать-записывать нанд в таком состоянии можно без проблем. Ваши мысли\предложения? Опережая: пайка окей, ни каких замыканий не было.

Ссылка на комментарий
Поделиться на других сайтах

у тебя и при ориг нанде 3 огня?

0002 проблемы с сетевым интерфейсом (может быть исправлено ослаблением крестообразных креплений).

0022 ошибка GPU/CPU: плохой контакт с платой. Так же может быть вызвано неисправностью TSOP.



Сколько лет боксу? может это обычный неконтакт.

Ссылка на комментарий
Поделиться на других сайтах

Производства 4го месяца 2009 - джаспер элит. Распакован неделю назад на одно включение глянуть даш.



у тебя и при ориг нанде 3 огня?

Да.



Так про красный индикатор на блоке питания знает кто?

Изменено пользователем egegey
Ссылка на комментарий
Поделиться на других сайтах

Так про красный индикатор на блоке питания знает кто?

Проверяй свою схему, красный огонек признак коротыша. ЭКБ не перепутал на транзисторах? Попробуй на диодах собрать и стартануть.

Изменено пользователем revizor
Ссылка на комментарий
Поделиться на других сайтах

А что заниматься ерундой, может взять микруху преобразователь?

Посоветуй)

Я под нее схему перересую даже)

Ссылка на комментарий
Поделиться на других сайтах

  • 2 недели спустя...
"Новая" схема как то не понятно работает, точнее сказать есть подозрение что она убила круглый =\

Ситуация такая: сняты нанды, жтаг по новой схеме, первое включение после заливки хбр на кнопку питания - консоль выключается на лого (привод не подключен), индикатор блока питания горит КРАСНЫМ (что это?) Вынимаем из 220в блок, повторное включение - работает. Выключаем, подключаем привод смотрим ключ цпу. Собираем фрибут - заливаем, включаем - работает. Через час включаем (без привода) - моргает центральный зелёный 5сек, затем 4 зелёных и через секунд 20 уже 3 красных код 0022/0002. Консоль НЕ оживает после заливки дефольт нанда, собраной полной конфигурации с выпайкой жтаг. Читать-записывать нанд в таком состоянии можно без проблем. Ваши мысли\предложения? Опережая: пайка окей, ни каких замыканий не было.

Идентичная ситуация. Только нет красного огня на блоке питания. Ошибка выходит 0022.

Пользуюсь схемой с диодами.

CB подходящий,консолька фалькон,новая, не юзанная.

без jtaga даже с родным нандом не стартует. Нет изображения не через тюльпан(6), ВГА и hdmi.

Через минуту после запуска 3 красных огня.

+если не трудно,подскажите альтернативу вот этой точки:

http://i7.fastpic.ru/thumb/2010/0621/2b/3f1bae19511ef4299bd75f5f459a702b.jpeg

Ссылка на комментарий
Поделиться на других сайтах

+хотел спросить,для новой схемы подойдут транзисторы следующих моделей: 5609, с945, s8050,s8550,5610? И если подойдёт,то какой лучше использовать?
Ссылка на комментарий
Поделиться на других сайтах

dimanoff, снизу платы почти под той же точкой которая обозначена на твоём фото. Нету ни платы под рукой на хайрезпикчи, единственное что нашёл - http://i47.tinypic.com/1ooh2s.jpg



Вот показывают как ещё можно аккуратно всё сделать.

Ссылка на комментарий
Поделиться на других сайтах

спасибо огромное!!!

Всётаки решил собрать юсб флэшер.уж больно с лтп неудобно. Как всё сделаю,то отпишусь)

Ссылка на комментарий
Поделиться на других сайтах

кажется нашёл решение своей проблемы)

http://www.xboxhacker.org/index.php?PHPSES...p;topic=15292.0

у паренька почти то же самое.

=)завтра буду пробовать)

Ссылка на комментарий
Поделиться на других сайтах

а схемы на транзисторах для ксенона нету случаем?

Нет,только на диодах

http://imgur.com/ptWYM.png

Изменено пользователем dimanoff
Ссылка на комментарий
Поделиться на других сайтах

Впринципе диоды устраивают, но иногда Е79 проскакивает при включении.



Пробывал транзисторы для Фалконов, результат на лицо как говорится. Вот и думал на ксеноны тоже ставить транзисторы.





PS: хоть и не в ту тему пишу, но всё-ровно интересует как можно увеличить громкость в наушниках? Что и каким образом впаять нужно в шнур?

Ссылка на комментарий
Поделиться на других сайтах

  • 2 недели спустя...
Эта схема на ксеноне норм работает? Чет я собрал ее и Е79 вылетает через раз. Т.е. запускаю бокс первый раз, все ок. Выключаю, запускаю опять Е79. Выключаю, жду минуты 2, запускаю норм и т.д. Изменено пользователем cyxapb
Ссылка на комментарий
Поделиться на других сайтах

Подскажите пожалуйста. Такой транзистор подойдёт? BC547C NPN 0.6 T8-92 KEC ?

Заранее благодарен за помощь.

Изменено пользователем FATALITE
Ссылка на комментарий
Поделиться на других сайтах
