Основной целью была замена стершихся стиков, но в процессе возникло пару проблем ответы на которые я так и не нашёл на сторонних ресурсах, причём проблемы после вскрытия не только у меня.
Решил сделать мануал по замене стиков, и избежании/ремонта этих проблем, может кому пригодится..
1. Откручиваем 4 болта сзади DS4
Под наклейкой пустота, хоть и на ощупь как скрытый болт
2. Начинаем смело отщёлкивать снизу

3. Как раскрыли, вытаскиваем провод батарейки, шлейф стенки джоя, и резинку кнопки ресет.

4. Для удобства можете снять кнопки, будьте внимательны с пружинками, именно из-за них после сборки 1 кнопка у меня лежала! (вставляются очень легко, все пазы видно)

5. Под батарейкой ещё болтик.

6. Аккуратно вытащите шлейф сенсорной панели, пинцетом за синюю полоску.
7. Меняйте стики и собирайте всё обратно.


_______________________________________________________________________________________________________________________________________________
После сбора у меня как и у многих не работала сенсорная панель.

На первый взгляд она не разборна, шлейф держится крепко, но насамом деле он легко выпадает, а полностью не вываливается потомучто весь там перекручен и идёт под углом.

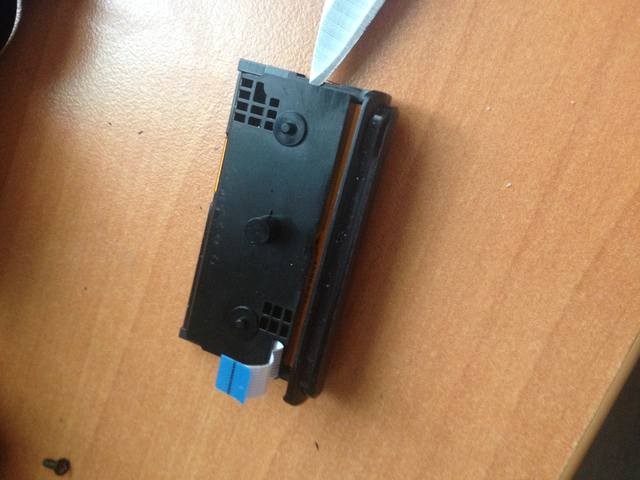

Открывается она элементарно, т.к. склеена обычной двухсторонней клейкой лентой. Можно погреть феном сек 10 побокам и открыть руками я лично ковырял ножом.

Вставляем шлейф, собираем панель попадая в пазы, собираем джой.


Всем удачи!
